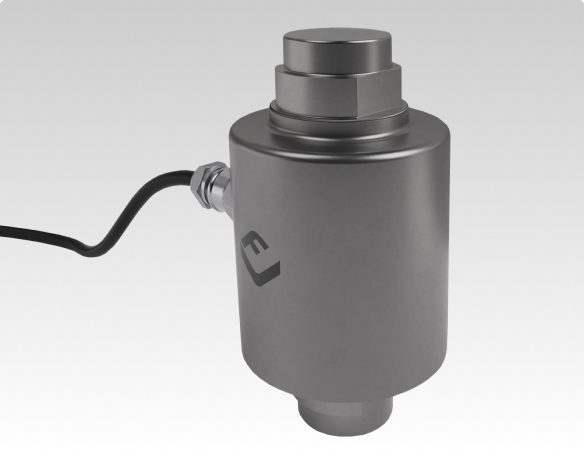

Цифровой тензодатчик FLINTEC RC3D
Цифровой тензодатчик Flintec RC3D колонного типа применяется для установки автомобильных и железнодорожных весов, а так же многотонных платформенных весов III класса точности, бункеры, системы взвешивания для емкостей и силосных башен.
RC3D – это цифровая версия широко используемого типа тензометрических датчиков серии RC3. Встроенный блок аналого-цифрового преобразователя улучшает точность системы и управление датчиком. Цифровой выход позволяет пользователю связываться с каждым тензодатчиком независимо от других, объединяя их в единую цепь с подключённым к весовому индикатору. Датчики с функцией самоцентровки.
Весовая система, построенная на цифровых тензодатчиках RC3D позволяет осуществлять:
- независимую настройку и калибровку каждого датчика
- быструю диагностику возможных сбоев
- непосредственное подключение к ПК
- увеличить линию связи до 1200 метров (RS-485)
Особенностью Flintec RC3 является высокое качество изготовления. Тотальный заводской контроль сварочных швов с помощью закачивания внутрь корпуса газовой смеси (helium) и последующего детектирования утечек. Уникальная конструкция предусматривает замену тензокабеля датчика при повреждении. Высокая чувствительность и быстродействие. Программная температурная коррекция результатов измерения.
Класс пыле- и влагозащиты IP68 позволяет работать в тяжёлых промышленных условиях.
Рекомендуется комплектная поставка, в которую входит цифровая клеммная коробка KPF-D, цифровой весовой терминал FT-03. Специальные узлы встройки и/или весовые модули поставляются по отдельному заказу.
Технические характеристики:
- Модель: RC3D
- Условное обозначение по ГОСТ 30129-96: С1 -30/40, С3-30/40
- Наибольший предел измерений (НПИ), кг: 30 / 40 / 50
- Kласс точности по ГОСТ 30129-96: C1 / С3
- Kатегория точности по документации изготовителя: GP / С1 / СЗ / С4
- Число поверочных интервалов, n: - / 1000 / 3000 / 4000
- Рабочий коэффициент передачи (РKП), ед: 200000
- Kомбинированная погрешность, % РKП: <= ± 0,04 / <= ± 0,03 / <= ± 0,02 / <= ± 0,018
- Рабочий температурный диапазон, °С: -30...+40 (-40...+80 по документации изготовителя)
- Тип АЦП: сигма-дельта
- Скорость преобразования, изм./сек: 3...70 (регулируется)
- Цифровой фильтр: FIR, скользящее среднее
- Внутреннее разрешение, ед.: 1/550000
- Асинхронный интерфейс: RS-485A
- Диапазон напряжения питания, В/ Потребляемый ток, мА: 9...12 / <40
- Перегрузка допустимая, % НПИ: 200
- Перегрузка разрушающая, % НПИ: 300
- Материал корпуса датчика: нержавеющая сталь, 1.4548
- Kабель экранированный, количество жил/длина: 6+1/18м
- Kласс защиты: IP 68
- Масса, кг: < 7
Опции:
- Узлы встройки
- Весовые модули
